התקהלות ונגישות
האמור אינו מחליף ייעוץ מקצועי מוסמך בנושא בטיחות ונגישות
התקהלות - מבנה קבוע או זמני המשמש לפעילות בעלת אופי התאספות.
דוגמאות לחלל התקהלות: חדר הרצאות, חדר ישיבות, בית תפילה, אולם תערוכות, ספריה, מסעדה.
מוגבלות - לקות (פיזית, נפשית, קוגנטיבית) קבועה או זמנית אשר מגבילה את השימוש במבנה חסר התאמה.
נגישות - חופש התנועה, שימוש במתקנים, ההתמצאות וההנאה משירות באופן עצמאי, שוויוני, מכובד ובטיחותי תוך הקפדה על כבוד האדם והגנה על פרטיותו.
מכשול - הפרעה בחלל או בגישה אליו וממנו שאינה מאפשרת נגישות מלאה כהגדרתה לעיל
רוחב מעברים בין סידורי ישיבה
רוחב המינימלי של מושב בישיבה מקובעת או חופשית, הינו 50 ס”מ. הרוחב נמדד ממרכז מושב למרכז מושב סמוך.
רוחבו המינימלי של מעבר המשרת עד 50 איש תפוסה הינו 90 ס”מ
בשורת מושבים עם מעבר גישה אחד המונה מעל 4 מושבים והמרחק מהכיסא המרוחק עולה על 180 ס”מ עד למעבר, רוחב הגישה בין שורות המושבים לא יפחת מ 40 ס”מ
במושבים עם משטח כתיבה, ימדד המרחק בין קצה משטח הכתיבה המצב פתוח לאנך המושב לפניו
אורך מעבר ללא גישה לא יעלה על 600 ס”מ
התקהלות - ישיבת לצד שולחנות (עגול או מרובע)
-
רוחב הגישה למעבר לשולחן שאורכו בין 180-360 ס”מ, הינו 30 ס”מ לפחות.
-
על כל 30 ס”מ מעבר ל 360 ס”מ לאורך השולחן, תתווסף לגישה 1.3 ס”מ.
-
רוחב הגישה למעבר נמדד אחרי 50 ס”מ משפת שולחן (עומק ישיבה) וממרכז הכיסא המרוחק ביותר
-
את אורך המעבר לצד השולחן, יש למדוד במרחק 50 ס”מ בניצב לשפת השולחן
-
רוחב המעבר במקום שתפוסתו עד 50 איש - 90 ס”מרוחב המעבר במקום שתפוסתו מעל 50 איש - 110 ס”מ
נגישות - מעברים
רוחב פתח נגיש מינימלי - 80 ס"מ
מעברים שאינם נגישים כגון דלת פנדל (מטוטלת), מעצור צלב סובב או מעבר אלקטרוני, מחייב דלת נוספת לאותו חלל, נגישה ובמרחק עד 10 מטרים מהמכשול.
רוחב מעבר מינימלי בדלת ראשית / שער כניסה הינו 90 ס”מ במקרה של התאמת נגישות במבנה קיים 75 ס”מ
בפתחים לאורך דרך נגישה והמעברים בין החללים, יהיה רוחבם החופשי המינמלי 110 ס”מ
נגישות - מ שטחי תפקוד

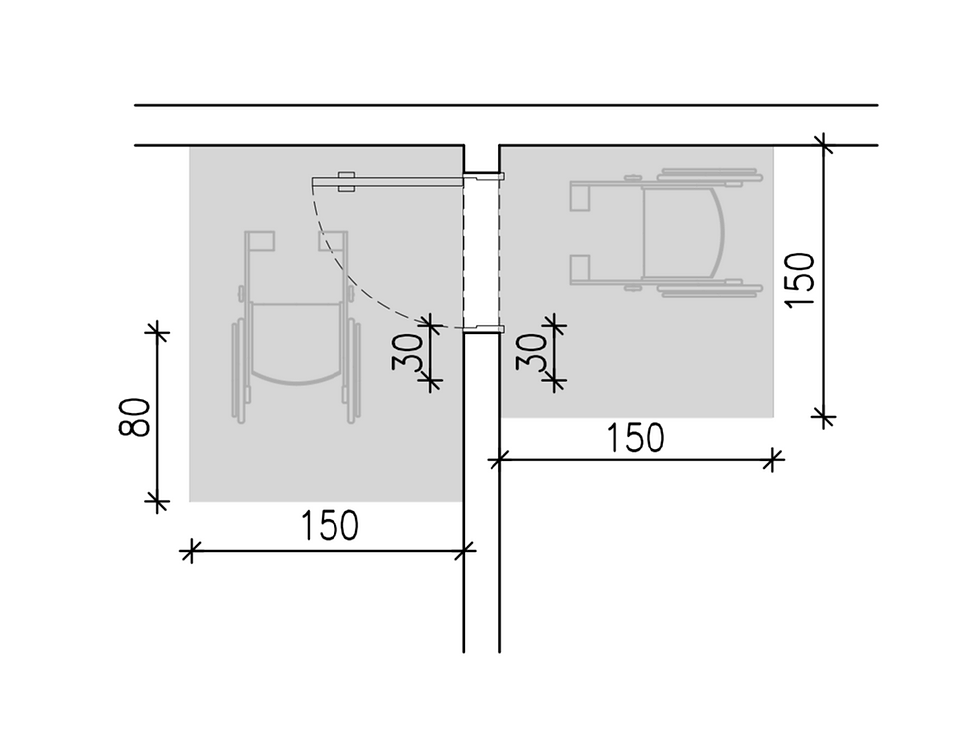

משטח תפקוד - משטח אופקי במפלס המכשול (מעבר, דלת, פרוזדור) המאפשר לאדם המתנייד בעזרת כיסא גלגלים תמרון תנועה. משטח התפקוד ימדד לאורך לפחות כל המכשול.
גישה חופשית לתפעול ותנועה ברוחב 30 ס”מ לפחות ומעבר למזוזת הדלת (דופן ההלבשה) שבצד הידית
סידורים להתאמת המקרה התכנוני -
ההבדלים בין מימדי שטחי התפקוד נובעים מאופן הפתיחה (הזזה, ציר סובבת) וכיוון הכנף
נגישות - ידיות ומחיצות
יש להקל על זיהוי פתח הדלת באמצעים חזותיים
ידיות ומנעולים יותקנו בגובה 85 ס"מ - 110 ס"מ מפני הרצפה.
בדלת כניסה שאינה ניתנת לפתיחה חופשית, יותקן אינטרקום
המרחק בין אגף הדלת לחלק הפנימי של הידית לא יהיה קטן מ 4 ס"מ
ידיות עגולות מסוג ידית כפתור אסורות בדלת צירית
נגישות - סימון פתחים ומחיצות שקופות
דלתות, מחיצות וקירות שקופים לרבות חלונות ראווה סומנו בשני גוונים לא שקופים, בניגוד חזותי באופן הבא:
אפשרות סימון א -
קוטר מינימלי של 15 ס”מ סימון :
-
בגובה 90-110 ס”מ מריצוף משטח המשתמש בדרך
-
בגובה 150-160 ס”מ מריצוף משטח המשתמש בדרך
-
בין הסימונים מרחק שלא יעלה על 150 ס”מ
אפשרות סימון ב -
קוטר מינימלי של 10 ס”מ סימון :
-
רציף בגובה 90 - 110 ס”מ מריצוף משטח המשתמש בדרך
-
רציף בדרךבגובה 150 - 160 ס”מ מריצוף משטח המשתמש בדרך
אפשרות סימון ג -
אלמנט בנוי או אבזר פרזול, בצבע בולט לעין, המחלק את הדלת, המחיצה או הקיר השקוף בטווח גובה 130 עד 160 סנטימטרים מרצפת משטח משתמש הדרך
מחיצה שקופה שאינה המשכית (נקטעת בחומר חזותי אחר נגמרת),
המרחק בין הרכיבים לא יעלה על 60 ס”מ
אזהרה לפני גרם מדרגות
סימני אזהרה נדרשים כדי להזהיר אנשים עם מוגבלות בראייה לפני ירידתם במדרגות
משטח אזהרה עשוי מחומר וצבע שונה מחומר המדרגה ונוגד החלקה
מסלול הכוונה לפונקציה יסומן על גבי הרצפה בהבדל חישה בחומר ונראות ברוחב 30-60 ס”מ
שילוט עזר להתמצאות במבנה
שילוט חדרים -
רקע השלט בהיר והכיתוב כהה וגובה האותיות 12 ממ לפחות
מיקום השלט מצד ידית הדלת בטווח גובה 140-160 ס”מ ובמרחק 10 ס”מ ממשקוף הדלת.
שילוט על גבי קירות -
רקע השלט בהיר והכיתוב כהה וגובה האותיות 22 מ”מ לפחות לתוכן מידע ו80 מ”מ לשילוט הכוונה.
מרכז השילוט יותקן בגובה 100-160 ס”מ
חלקו העליון של המידע לא יופיע מעל גובה 210 ס”מפונט הכיתוב דומה לסגנון ‘ ’ ביחס 3:5
ולפחות 70% ניגוד לרקע

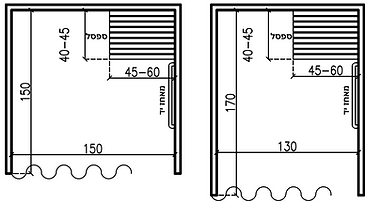

תא מדידה נגיש
תא נגיש יתוכנן במימדים 170*130 ס”מ או 150*150 ס”מ. בתא יותקנו מאחזי יד ויוצב ספסל שגובה פניו 45 ס”מ , עומקו 40-45 ס”מ ורוחבו 45*60 ס”מ.
נגישות - רוחב מעברים
רוחב דרך חופשית נגישה בבניין, לא יהיה קטן מ 130 ס”מ
ופרוזדור המוביל לחדר
לא יקטן מ 90 ס”מ
סכום הרוחב מינימלי סמוך לזווית פנייה גדולה מ 30 מעלות, יהיה 210 ס”מ
X+Y > 210
לפני ואחרי דלת כניסה לשירותים נגישים, יתוכנן משטח תמרון חופשי שמידותיו המינימליות
150/150 או 130/170 ס”מ
נגישות - עמדות שירות
דגשים לעמדת שירות:
-
משטח עמדת השירות יהיה בגמר שאינו מבריק או בוהק
-
עוצמת התאורה בעמדת השירות תאפשר קריאת מסמכים ותאיר את נותן ומקבל השירות באופן ברור ושאינו מסנוור
-
בעמדת שירות פתוחה תותקן לולאת השראה (מכשיר עזר לכבדי שמיעה) לשיפור התקשורת והוראות ההפעלה בסמיכות
-
בסמיכות לעמדה, יימצא סימון המציין נגישות
-
תוכן גרפי יונגש בגובה 60-120 ס”מ מריצוף
-
לפחות 10% ממקומות הישיבה לקהל יותאמו לנגישות
בסמוך לעמדה נגישה ובמרחק שאינו גדול מ 3 מטרים, יתוכנן משטח מפולס וחופשי לתמרון במימדים 130/170 ס”מ או 150 ס”מ קוטר
עמדת שירות בישיבה (מקבל השירות יושב)
-
גובה פני עמדת השירות הנגישה 73-80 ס”מ וברוחב 90 ס”מ לפחות
-
בעמדת השירות יהיה חלל רגליים חופשי בעומק 40 ס”מ ולגובה 68 ס”מ
-
עומק עמדת השירות 75 ס”מ לפחות
עמדת שירות בעמידה (מקבל השירות עומד)
-
גובה מקסימלי של פני עמדת השירות הנגישה 105 ס”מ וברוחב 90 ס”מ לפחות
-
בעמדת השירות יהיה חלל רגליים חופשי בעומק 40 ס”מ ולגובה 68 ס”מ
-
עומק עמדת השירות 70 ס”מ לפחות
נגישות - שירותים נגישים
תכולת ציוד ומתקנים בתא נגיש
-
אסלה - גובה קצה עליון 45-50 ס”מ
-
מיכל הדחה או ברז עם מנגנון הפעלה רגלית, אסור
-
מאחז - מרכז המאחז מציר אורך האסלה 38 ס”מ
-
כיור תלוי ללא רגל
-
רוחב הכיור 30-40 ס”מ אורך הכיור 40-52 ס”מ
-
גובה פני הכיור 80-85 ס”מ
-
מראה מעל הכיור ברוחב 45 ס”מ
-
המראה ממוקמת בגובה בין 90 - 175 ס”מ
-
מדף 30/15 ס”מ לצד הכיור אך שאינו בולט ממנו
-
מתקן סבון נוזלי בסמוך לכיור
-
מתקן ייבוש או ניגוב ידיים 120-130 ס”מ מריצוף
-
מתלה שירות בגובה 140 ס”מ
-
אשפתון
-
ברז שתפעולו אינו דורש שימוש באצבעות
-
לחצן חירום לפי יועץ
קיימים שני טיפוסי תאים נגישים - טיפוס 1 וטיפוס 2
טיפוס 1 -
אסלה פינתית ליד קיר, גישה צידית.
מידות מינימליות בין גמר 150/200 ס”מ
בהתאמת נגישות למבנה קיים יותרו מידות מינימליות בין גמר 133/166 ס”מ
טיפוס 1 - מבטים
טיפוס 2 -
אסלה בגישה דו צדדית.
מידות מינימליות בין גמר 220/240 ס”מ
טיפוס 2 - מבטים
נגישות - כיור נגיש
במבנה נגיש, לפחות אחד מכיורי הרחצה מחוץ לתא השירותים יתאים לדרישות הבאות:
-
תחת הכיור חלל חופשי לברכיים ברוחב 75 ס”מ לפחות
-
בין ריצוף לקצה תחתון של סינר הכיור או גופו יהיה 68 ס”מ לפחות וגובה מפלס עליון של הכיור 80-85 ס”מ מריצוף.
-
חזית המשטח לא תבלוט מעל 7 ס”מ מעבר לקדמת הכיור
-
הגישה להפעלת הברז לא תהיה רחוקה מ45 ס”מ למשתמש מחזיתו.
-
פיית ברז שפך יציאת המים בברז לא תהיה גבוהה גבוהה מ 35 ס”מ מגובה פני הכיור.
-
הברז יחובר לאספקת מים חמים וקרים.
מיקום | מרחב גישה | גודל תיבה
חובה להקצות לכל דירה או משרד בבניין, תיבת מכתבים עם גישה חופשית
תיבות הדואר יוגנו בקירוי מפני גשם ותנאי אויר סבירים
בבניין ציבורי יותקנו 5% תיבות נגישות עם מרחב תמרון 150*150 או 170*130 בבניין מגורים נדרשת תיבה נגישה אחת
מפתח תפוסה לפי ייעוד
